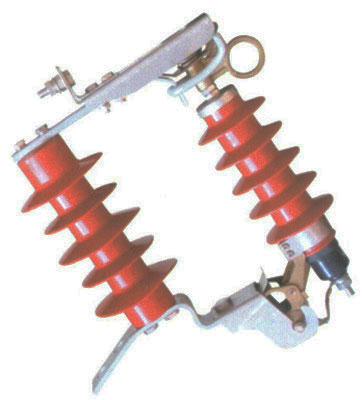

HY5WS型跌落式熔断器概述、使用条件和结构简介

【概述】

户外高压跌落式熔断器适用于35KV及以下电压频率50HZ电力系统中，作输电线路、电力变压器过载和短路保护，分合额定负荷电流之用。

【使用条件】

1、适用于环境温度上限40，下限-30内；

2、海拔不超过1000M，风速不大于35M/S；

3、熔断器不适用于下述场所：

（1）有燃烧或爆炸危险的场所；

（2）有剧烈震动或冲击的场所；

（3）有异电化学气体作用及严重空气污秽，盐雾地区。

【结构简介】

熔断器是由基座和消弧装置两大部分组成，灭弧管下端装有可能转动的弹簧支架，始终使熔丝处于紧张状态，以保证灭弧管在合闸位置的自锁，线路与变压器过载或短路中，熔丝熔断，熔丝迅速从灭弧管中抽出，灭弧管设计为逐级排气式解决在同一熔断器上开断大小电流的矛盾。

HY5WS型产品型号及含义 HY5WS型跌落式熔断器型号及含义

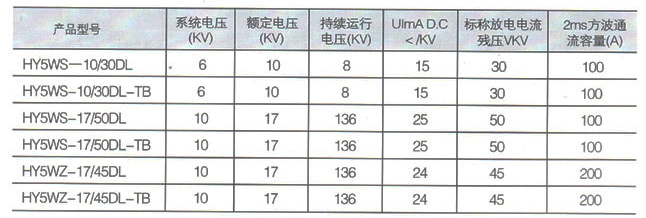

HY5WS型跌落式熔断器参数

HY5WS跌落式熔断器外形尺寸图 HY5WS型跌落式熔断器外形尺寸图
