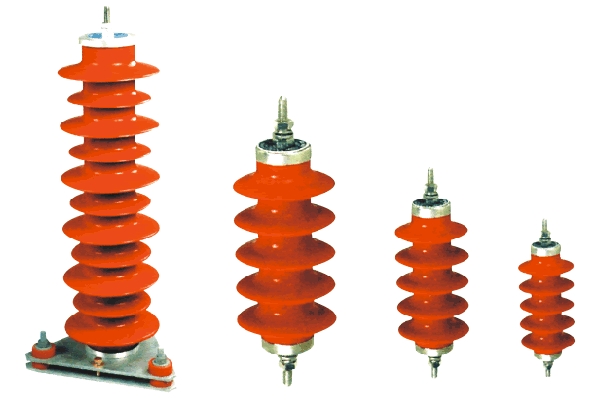

氧化锌避雷器的结构组成

氧化锌避雷器由非线性金属氧化物电阻片串联和（或）并联且无并联或串联放电间隙所组成的避雷器。

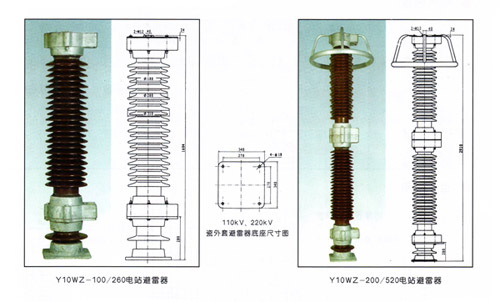

氧化锌避雷器结构组成图




1 非线性金属氧化物电阻片（通常称阀片）
      是避雷器主要工作元件，由金属氧化物支撑。由于它具有非线性福安特性，在过电压时呈低电阻，从而限制避雷器端子间的电压，而在正常工频电压下呈现高电阻。
2 避雷器内部均压系统
     并联于一片或一组电阻片上的均压阻抗，主要是均压电容器，使沿电阻柱的电压分布均匀。（大部分厂家在110KV及以上采用）
3 避雷器均压环
     一种金属部件，通常呈圆环形，用以改善静电场下避雷器的电压分布(通常在110kv级以上避雷器上安装)
4 避雷器压力释放装置
用于释放避雷器内部压力的装置，并防止外套由于避雷器的故障电流或内部闪洛时间延长而发生爆炸。
5 避雷器脱离器
联结在避雷器与地之间，正常运行时、避雷器动作时脱离器不动作。当避雷器受潮或老化时，泄露电流达到一定数值，脱离器应该有效或永久脱离。
这种避雷器在配网上应用较合适没因为10kv 避雷器相对来说产品质量难以控制，挂网运营数量多，定期试验由时跟不上，当避雷器异常时，如脱离器按规定脱离，则设备巡视时较易发现（不带脱离器的避雷器有时坏了不能从外观直观地发现）
