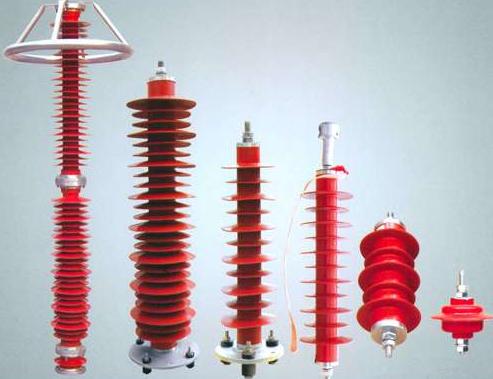

氧化锌避雷器的选型参考

化锌避雷器是国际90年代的高科技产物。采取团体硅橡胶模压成型，密封性能好，防爆性能优秀，耐腌臜免洗濯，并能镌汰雾天湿闪产生，耐电蚀抗老化，体积小重量轻，耐碰撞，便于安装和维护。是瓷套避雷器的更新换代产物。

一、技能标准
产物生产实行的标准为GB11032-2000（eqv IEC60099-4:1991）《交换无间隙金属氧化物避雷器》、JB/T8952-2005《交换体系用复合外套无间隙金属氧化物避雷器》。
二、使用环境
1.环境温度为—40℃~+40℃；

2.海拔高度不高出2000m；

3.电源频率为48Hz~62Hz；

4.最大风速不高出35m/s；

5.地动裂度7度及以下地区。

长期施加的电压不高出其最高连续运行电压。
三、避雷器特点
1.体积小、重量轻，耐碰撞、运输无碰丧失，安装机动，特别得当在开关柜内利用；

2.特别布局，团体模压成型，无气隙、密封性能好，防潮防爆；

3.爬电间隔大，增水性好，耐污本领强，性能稳固，镌汰运行维护；

4.奇特配方的氧化锌电阻片，高容量，低泄漏；

5.实配直流参考电压、方波通流容量和大电流耐受本领都高于国度标准。

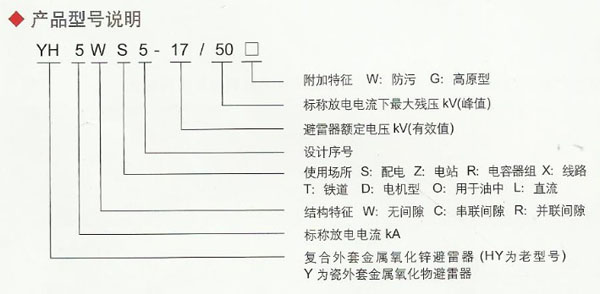

四、产品型号说明

五、安装尺寸


电站型：用于掩护发电厂、变电站的交换电气装备免受大气过电压和操纵电压的破坏。





避雷器型号	体系额定电压	避雷器额定电压	连续运行电压	直流参考电压（U1mA）	陂波打击电流下残压	雷电打击电流下残压	操纵打击电流下残压	方波通流容量（2ms）	大电流打击耐受
	kV（r.m.s）				>kV			A	kA
HY5WZ-5/13.5	3	5	4.0	7.5	15.5	13.5	11.5	150	65
HY5WZ-10/27	6	10	8.0	15.0	31.0	27	23.0	150	65
HY5WZ-17/45	10	17	13.6	24.0	51.5	45	38.3	150	65
HY5WZ-51/134	35	51	40.8	73.0	154	134	114	400	100
HY5WZ-54/134	35	54	43.2	77.0	154	134	114	400	100
HY5WZ-84/221	66	84	67.2	121	254	221	188	600	100
HY5WZ-90/235	66	90	72.5	130	270	235	201	600	100
HY5WZ-100/260	110	100	78.0	145	299	260	221	600	100
HY5WZ-108/281	110	108	84	157	323	281	239	600	100
HY10WZ-51/134	35	51	40.8	73.0	154	134	114	400	100
HY10WZ-54/134	35	54	43.2	77.0	154	134	114	400	100
HY10WZ-90/235	66	90	72.5	130	264	235	201	600	100
HY10WZ-96/250	110	96	76.8	140	280	250	212	600	100
HY10WZ-100/260	110	100	78.0	145	280	260	221	600	100
HY10WZ-108/281	110	108	84.0	157	314	281	239	600	100
HY10WZ-192/500	220	192	150	280	560	500	424	800	100
HY10WZ-200/520	220	200	156	292	582	520	442	800	100
HY10WZ-216/562	220	216	169	314	628	562	447	800	100
