氧化锌避雷器配件：计数器（含在线监测器）产品介绍

计数器（含在线监测器）



         计数器作为避雷器的特殊配套产品，与氧化锌避雷器串联使用，用于记录避雷器的工作情况。尤其适用于35kV及以上电站的线路用避雷器，也可以用于与三相组合式过电压保护产品配套。



        计数器在结构上，可分为户外表盘型和柜内分体型；在功能上，可分为简单计数型和附加电流监测型；在元件上，可分为阀片采样型和与感器采样型，以上几类计数器乐清市西高电器厂均有生产。



常用户外表盘式计数器典型计数参数表



典型型号	产品描述	系统电压等级（kV）	标称放电电流（kA）	动作电流范围（A）	标称电流下附加残压（kV）	2ms方波通流容量（A）	4/10大电流耐受（kA）
JS-8	普通计数器	3-66kv	5	50-5000	1	400	65
JCQ-11	电流型在线监测器	3-220kv	10	50-5000	1	600	100

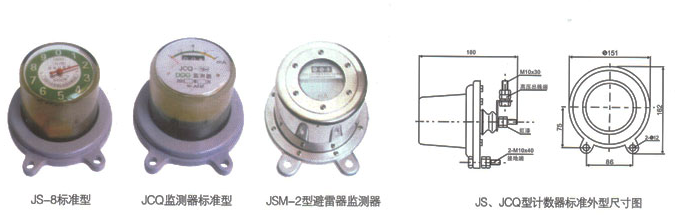

典型户外计数器产品图片和JS、JCQ型计数器标准外型尺寸图
