金属氧化锌避雷器的工作原理

　　避雷器不仅可用来防护大气高电压，也可用来防护操作高电压。如果出现雷雨天气，电闪雷鸣就会出现高电压，电力设备就有可能有危险，此时避雷器就会起作用，保护电力设备免受损害。避雷器的最大作用也是最重要的作用就是限制过电压以保护电气设备。避雷器是使雷电流流入大地，使电气设备不产生高压的一种装置，主要类型有管型避雷器、阀型避雷器和氧化锌避雷器等。每种类型避雷器的主要工作原理是不同的，但是他们的工作实质是相同的，都是为了保护点了设备不受损害。

下面介绍一下管型避雷器、阀型避雷器和氧化锌避雷器这三种避雷器的作用及工作原理：

氧化锌避雷器

是一种保护性能优越、质量轻、耐污秽、阀片性能稳定的避雷设备。

作用：氧化锌避雷器不仅可作雷电过电压保护，也可作内部操作过电压保护。氧化锌避雷器性能稳定，可以有效的防止雷电高电压或者对操作过电压进行保护，这是一种具有良好绝缘效果的避雷器，在危机情况下，能够有效的保护电力设备不受损害。
工作原理：额定电压下通过氧化锌避雷器阀片的电流仅很小，相当于绝缘体。当金属氧化锌避雷器上的电压超过定值时，阀片“导通”将大电流通过阀片泄入地中，其残压不会超过被保护设备的耐压。当作用电压下降到动作电压以下时，阀片自动终止“导通”状态，恢复绝缘状态。


管型避雷器

是保护间隙型避雷器中的一种，大多用在供电线路上作避雷保护。

作用：这种避雷器可以在供电线路中发挥很好的功能，在供电线路中有效的保护各种设备。
工作原理：当线路上遭受雷击时，大气过电压使管型避雷器的外部间隙和内部间隙击穿，雷电流通入大地。此时，工频续流在管子内部间隙处发生强烈的电弧，使管子内壁的材料燃烧，产生大量灭弧气体。由于管子容积很小，这些气体的压力很大，因而从管子喷出，强烈吹弧，在电流经过零值时，电弧熄灭。这是，外部间隙的空气恢复了绝缘，使管型避雷器与系统隔离，恢复系统的正常运行。

阀型避雷器

由火花间隙及阀片电阻组成，阀片电阻的制作材料是特种碳化硅。

作用：利用碳化硅制作发片电阻可以有效的防止雷电和高电压，对设备进行保护。当有雷电高电压时，火花间隙被击穿，阀片电阻的电阻值下降，将雷电流引入大地，这就保护了电气设备免受雷电流的危害。在正常的情况下，火花间隙是不会被击穿的，阀片电阻的电阻值上升，阻止了正常交流电流通过。阀型避雷器是利用特种材料制成的避雷器，可以对电气设备进行保护，把电流直接导入地。
工作原理：1正常情况下，导线与地绝缘　2当Uo>U时，避雷器击穿动作，雷电流经火花间隙阀片电阻泄入大地，此时电流大，电阻小，残压较低，保护了电气设备　3过电压消失后，工频电流流入，此时电流小，电阻大，将电流限制在80A以下，当电流过零时，将电弧熄灭，使系统恢复绝缘。

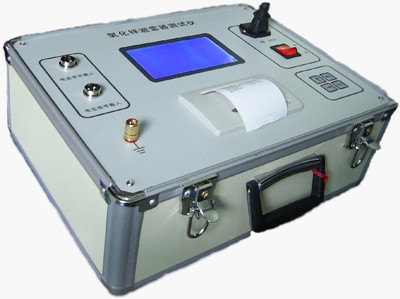

氧化锌避雷器测试仪

是用于现场和实验室检测避雷器各项相关电气参数的专用仪器，广泛应用于氧化锌避雷器的现场在线监测（带电测试）和实验室（停电检修）的测试中。符合中华人民共和国电力行业标准《DL474.5—92现场绝缘试验实施导则避雷器试验》的要术。本仪器采用微电脑进行采样、控制等先进技术，可测量氧化锌避雷器在工频电压下的全电流、三次谐波、阻性电流、阻性电流峰值、容性电流、有功功率等。并显示电压、电流的波形及打印输出。采用大屏幕液晶显示，汉字菜单提示操作，使人机交换功能更强。同时提供现场的接线显示。本仪器具有接线简单、测量精度高、可靠性强等特点。
